Compleet bouwpakket van staalframe profielen, klaar om zelf te monteren.

Optistaal kleuren overzicht

Het bouwpakket

De staalstructuur wordt geleverd als een compleet bouwpakket van staalframe profielen. Afhankelijk van de grootte van uw loods wordt het geheel gebouwd met C of Z profielen. De gehele constructie wordt verzinkt aangeleverd.

In vergelijking met traditionele bouw gaat het om een lichte constructie waardoor het zelf bouwen een stuk aantrekkelijker wordt. Er is geen zwaar montagegereedschap nodig. Doordat alle onderdelen op maat worden aangeleverd hoeven de profielen enkel nog in elkaar te worden gezet met bouten. Vaak heeft men niet meer dan een week nodig om een loods geheel te plaatsen (afhankelijk van de grootte).

Samenstelling bouwpakket

Profielen

Verzinkte kolommen, liggers, dakgordingen en wandregels. Alle benodigde gaten voor montage zijn voorzien.

Koppelstukken

Gelakte of volbad-verzinkte montagestukken voor het verbinden van alle profielen.

Deuren

Openingen voor loopdeur en sectionaaldeuren zijn in de constructie voorzien.

Bevestigingsmateriaal

Alle bouten en moeren om het geheel in elkaar te zetten.

Bevestiging ondervloer

Een compleet pakket betonankers, betonschroeven of eventueel chemische ankers van Fischer (meerprijs) compleet met luchtpomp.

Windverband

Stelbare windverbanden voor stabiliteit tegen horizontale belastingen zoals wind.

Opbouw staalconstructie

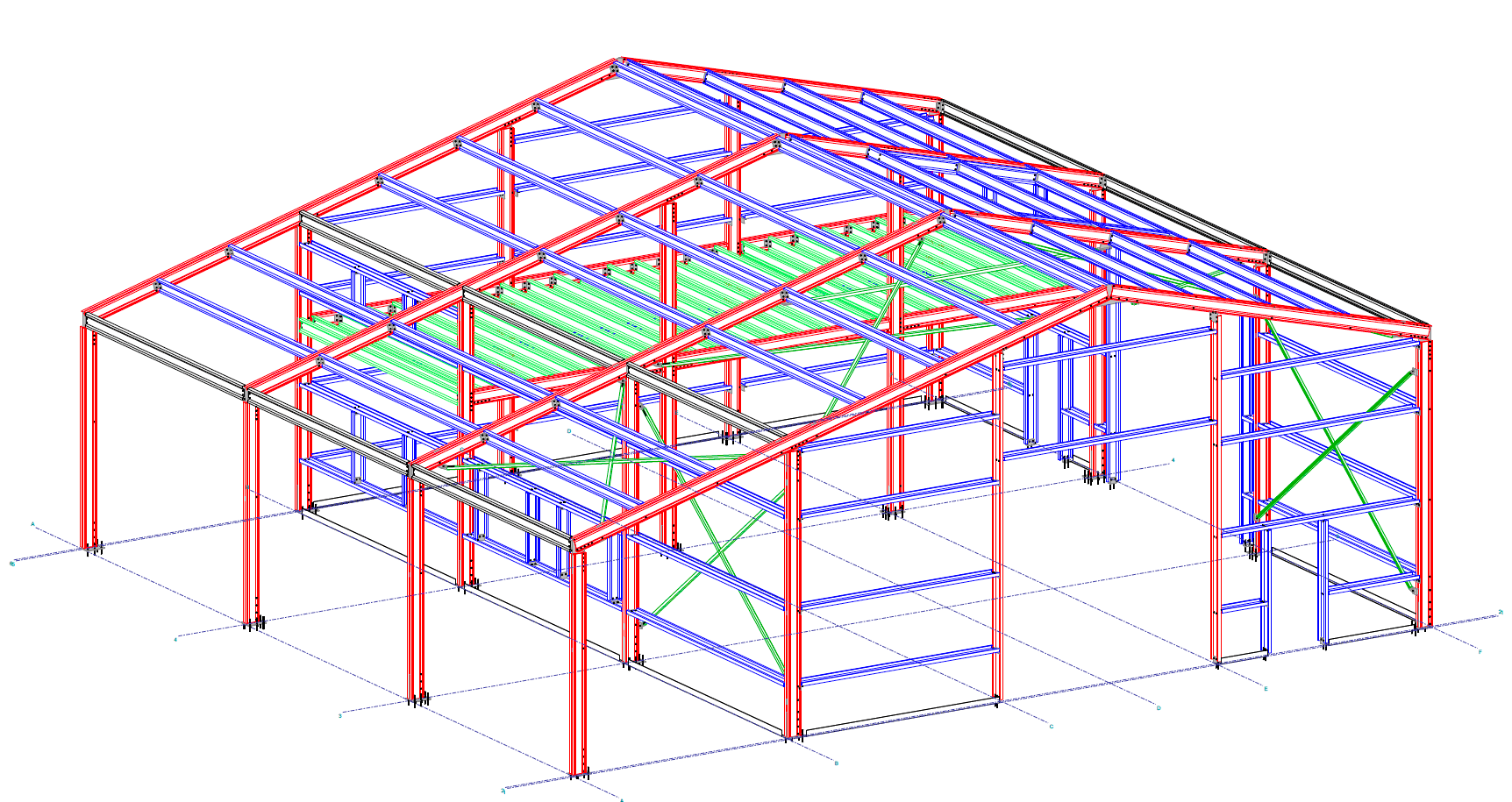

3D model staalconstructie met kleurgecodeerde profielen - rood voor basisstructuur, blauw voor complementair, groen voor windverbanden

In het 3D-model zijn drie kleuren gebruikt om de verschillende onderdelen te verduidelijken:

Rode profielen -- Basisstructuur

De rode profielen vormen de basisstructuur van de constructie. Deze zijn het meest van belang omdat zij de sterkte van de loods grotendeels bepalen.

Blauwe profielen -- Complementair

De blauwe profielen complementeren de basisprofielen. Deze hebben vooral de functie om hierop de beplating te monteren.

Groene profielen -- Stabiliteitsverbanden

De groene profielen zijn de stabiliteitsverbanden (windverbanden). Zij verzorgen de afdracht van horizontale belastingen op het gebouw naar de fundering, meestal windbelastingen.

Stabiliteitsverband

Een stabiliteitsverband bestaat uit diagonale trek- of drukstangen in een rechthoekig raster van kolommen en balken. Horizontale belastingen op een verticale constructie zorgen voor grote buigende momenten. Door schoren (diagonale elementen) toe te voegen wordt de constructie aanmerkelijk stijver.

Bij stalen profielen is het vaak beter de schoren op trek te berekenen, omdat de relatief slanke profielen gevoelig zijn voor knik. Omdat een schoor in de ene richting effectiever is dan in de andere, dient er altijd een dubbele schoor te worden toegepast.

Door het toepassen van een stelbaar windverband kan men de "speling" eruit draaien. Het windverband is door middel van een standaard bout/moer verbinding snel te monteren. Door het toepassen van hoogwaardige materiaalsoorten kan er met een kleine diameter toch grote trekkracht worden opgenomen.

Documentatie

Bij elk bouwpakket ontvangt u uitgebreide montagehandleidingen en online 3D-toegang.

Montagehandleiding staal

U ontvangt een montageplan waarop duidelijk wordt aangegeven waar alle onderdelen, die individueel genummerd zijn, moeten worden gemonteerd. Daarnaast krijgt u online toegang tot een 3D weergave.

Montagehandleiding panelen

Duidelijke instructies over de wijze waarop de dak- en wandpanelen moeten worden bevestigd. Ook hiervoor kunt u de details in de 3D weergave online bekijken.

Montagehandleiding zetwerk

Precisiewerk bij hoeken en punten. Kan worden geslepen met een knibbelschaar of worden verbogen. Levere organiseert regelmatig montage workshops met experts.

Montagehandleiding loopdeur(en)

Voor het monteren van elke loopdeur ontvangt u een duidelijke handleiding.

Montagehandleiding sectionaaldeur(en)

Het monteren van een sectionaaldeur is niet eenvoudig. Wij adviseren u dit deel van de montage uit te besteden. Wij brengen u graag in contact met een specialist.

Veelgestelde vragen

Wat zit er in een bouwpakket staalconstructie?
Het bouwpakket bevat verzinkte kolommen, liggers, dakgordingen en wandregels (met voorgeboorde montagegaten), koppelstukken, openingen voor loop- en sectionaaldeuren, alle bouten en moeren, en een compleet pakket betonankers of chemische ankers voor bevestiging aan de ondervloer.
Kan ik een Optistaal loods zelf bouwen?
Ja. Het gaat om een lichte constructie waardoor zelf bouwen goed mogelijk is. Er is geen zwaar montagegereedschap nodig. Alle onderdelen worden op maat aangeleverd en hoeven alleen met bouten in elkaar te worden gezet. Vaak is een loods binnen een week geplaatst (afhankelijk van de grootte).
Wat is een stabiliteitsverband (windverband)?
Een stabiliteitsverband is een deel van de constructie dat horizontale belastingen (zoals wind) afdraagt naar de fundering. Het bestaat uit diagonale trek- of drukstangen in een raster van kolommen en balken. Door schoren toe te voegen wordt de constructie aanmerkelijk stijver. Bij stalen profielen worden de schoren op trek berekend vanwege gevoeligheid voor knik.
Welke documentatie ontvang ik bij mijn bouwpakket?
U ontvangt montagehandleidingen voor staal, panelen, zetwerk, loopdeur(en) en sectionaaldeur(en). Daarnaast krijgt u online toegang tot een 3D weergave van uw constructie waarop u tot in detail kunt inzoomen. Alle onderdelen zijn individueel genummerd in het montageplan.

Bouwpakket op maat?

Vraag vrijblijvend een offerte aan en ontvang een compleet bouwpakket afgestemd op uw wensen.
